Anwendungen von Femtosekundenlasern in der Halbleiterfertigung

Da Halbleiterbauelemente zunehmend kleinere Strukturen, höhere Integrationsdichten und komplexere Geometrien aufweisen, steigen die Anforderungen an die Fertigung auf allen Ebenen. Viele Halbleiterbauteile benötigen heute Löcher, Rillen, Schlitze, Erhebungen und Mikrotexturen im Mikrometerbereich und gleichzeitig hohe Oberflächengüte, geringe thermische Schädigung und eine hohe Chargenkonsistenz. Unter diesen Bedingungen hat sich die Femtosekundenlaserbearbeitung als immer wichtigeres Verfahren der Mikrobearbeitung etabliert.

Warum Femtosekundenlaser in der Halbleiter-Mikrobearbeitung eine Rolle spielen

Halbleiterbauelemente kombinieren häufig schwierige Materialien mit engen Funktionstoleranzen. Harte und spröde Keramiken, Siliziumkarbid, Wolfram- und Molybdän-basierte Werkstoffe, Dünnschichten, Polymere und spezielle Substrate kommen in Anwendungen zum Einsatz, bei denen Grate, Umformung, thermische Verformung oder Mikrorisse die nachfolgende Leistung direkt beeinträchtigen können.

Die Femtosekundenlaserbearbeitung eignet sich hervorragend für diese Bedingungen, da sie einen ultraschnellen Materialabtrag bei minimaler Wärmediffusion ermöglicht. Dies trägt in der Praxis dazu bei, Wärmeeinflusszonen zu reduzieren, die lokale Materialintegrität zu erhalten und eine präzisere Strukturierung anspruchsvoller Mikrostrukturen zu ermöglichen.

Was unterscheidet die Femtosekundenlaserbearbeitung von anderen Verfahren?

Der entscheidende Vorteil eines Femtosekundenlasers liegt in seiner extrem kurzen Pulsdauer. Da die Energie in einem äußerst kurzen Zeitfenster abgegeben wird, kann Material abgetragen werden, bevor sich in der Umgebung eine signifikante Wärmediffusion entwickelt. Aus diesem Grund wird die Femtosekundenlaser-Mikrobearbeitung häufig mit wärmeschonender oder „kalter“ Bearbeitung in Verbindung gebracht.

Für die Halbleiterfertigung ergeben sich daraus praktische Vorteile: sauberere Kanten, weniger Nachguss, weniger Mikrorisse, geringeres Verformungsrisiko und bessere Eignung für wärmeempfindliche oder spröde Materialien. Zudem ermöglicht das Verfahren die Herstellung kleinster Strukturen und komplexer Geometrien, darunter Mikrolöcher, geformte Löcher, Mikronuten, Schlitzstrukturen und feine Oberflächenmuster.

Wichtige Halbleiteranwendungen

ESC-Mikrolöcher und funktionelle Oberflächenstrukturen

Elektrostatische Spannfutter (ESCs) sind kritische Wafer-Haltekomponenten, die in Halbleiteranlagen wie Ätzanlagen, Beschichtungsanlagen und Ionenimplantationssystemen eingesetzt werden. In diesen Anwendungen müssen Mikrobohrungen und funktionale Oberflächenstrukturen eine stabile Waferklemmung, Temperaturkontrolle und ein geringes Kontaminationsrisiko gewährleisten. Die Femtosekundenlaserbearbeitung eignet sich hervorragend für die ESC-bezogene Mikrobearbeitung, da sie hohe Präzision mit geringer thermischer Schädigung harter und spröder Materialien wie Siliziumkarbid kombiniert.

Weitere Informationen zu prozessspezifischen Szenarien in der Halbleiterindustrie finden Sie unter Halbleiter- und Elektronik-Mikrobearbeitung Und LaserbohrenDie

Mikrolochanordnungen für Duschköpfe

Gasverteilerplatten, oft auch als Duschköpfe bezeichnet, benötigen Tausende von hochwertigen Mikrobohrungen, um einen stabilen Gasfluss und eine gleichmäßige Prozessführung zu gewährleisten. Die Konsistenz des Bohrungsdurchmessers, die Qualität der Innenwände und die Wiederholgenauigkeit der Anordnung sind dabei entscheidend. Femtosekundenlaserbohren ist für diese Anwendungen mit hoher Lochdichte besonders geeignet, da es eine präzise Strukturierung und hohe Konsistenz auch bei großen Bohrungszahlen ermöglicht.

Prüfkarten und geformte Mikrolöcher

Mit der fortschreitenden Miniaturisierung fortschrittlicher Prozessknoten erfordern Prüfkarten kleinere Strukturen, engere Abstände und eine gleichmäßigere Mikrolochqualität. Die Femtosekundenlaserbearbeitung ermöglicht dichte runde und geformte Löcher, eine kontrollierte Wandgeometrie und hochwertige Mikrolocharrays für präzise elektrische Teststrukturen.

Informationen zu Geräten, die dieser Anwendungsklasse zugeordnet sind, finden Sie unter ML-VORTEX.

Keilbondwerkzeuge und Präzisionswerkzeuge für die Halbleiterindustrie

Werkzeuge zum Keilschweißen sind auf eine Geometrie im Mikrometerbereich an der Werkzeugspitze angewiesen, da selbst geringfügige Abweichungen die Schweißqualität, die Wiederholgenauigkeit und die Lebensdauer beeinträchtigen können. Die Femtosekundenlaserbearbeitung ermöglicht das präzise Nutenfräsen, die Herstellung geformter Mikrostrukturen und eine hochwertige Oberflächenkontrolle auf harten Materialien wie Wolframcarbid, Titancarbid und Hochleistungskeramik.

HF-Sonden und flexible Sensor-Mikro-Vias

Für eine präzise Signalübertragung benötigen HF-Sondenstrukturen eine saubere Geometrie und schonende Bearbeitung. Ähnliche Anforderungen gelten für flexible Sensorverbindungen und Mikro-Vias in Dünnschichtpolymerstrukturen. Femtosekundenlaserbohren ist in diesen Anwendungen effektiv, da es Löcher im Mikrometerbereich ermöglicht und gleichzeitig thermische Verformung und schmelzbedingte Schäden minimiert.

Masken, optische Schlitze und mikromechanische Strukturen

Femtosekundenlaser sind auch beim Schneiden von Masken, optischen Schlitzstrukturen, mikromechanischen Bauteilen und feinen linearen Komponenten wertvoll, wo Kantenqualität und minimale thermische Verformung entscheidend sind. Dies ist insbesondere relevant für Präzisionsschlitze, Mikroaperturen und periodische Strukturen, die in der Optik, Messtechnik und Halbleitertechnik eingesetzt werden.

Zugehörige Prozess- und Produktseiten umfassen Femtosekundenlaser-Ätzen, Laserschneiden, ML-Ätzung, Und ML-TRACKDie

Typische Leistungsziele bei der Femtosekunden-Mikrobearbeitung in der Halbleiterindustrie

Bei Bohr-, Ätz- und Feinschneidanwendungen wird die Femtosekundenlaserbearbeitung häufig aufgrund ihrer Fähigkeit gewählt, kleine Strukturen und qualitativ hochwertige Ergebnisse in schwierigen Materialien zu ermöglichen. Typische Anwendungsgebiete in der Halbleiterprozessentwicklung sind beispielsweise:

• Sehr feine Mikrolochdurchmesser für dichte Anordnungen und präzise Strömungsstrukturen
• Hochwertige, geformte Löcher mit enger Wandkontrolle
• Schadensarmes Ätzen von harten und spröden Materialien wie SiC und Keramik
• Feinschnitte und Konturschnitte mit sauberen Kanten und minimaler thermischer Verformung
• Stabile Wiederholgenauigkeit über lange Verarbeitungsläufe und große Merkmalsanzahlen hinweg

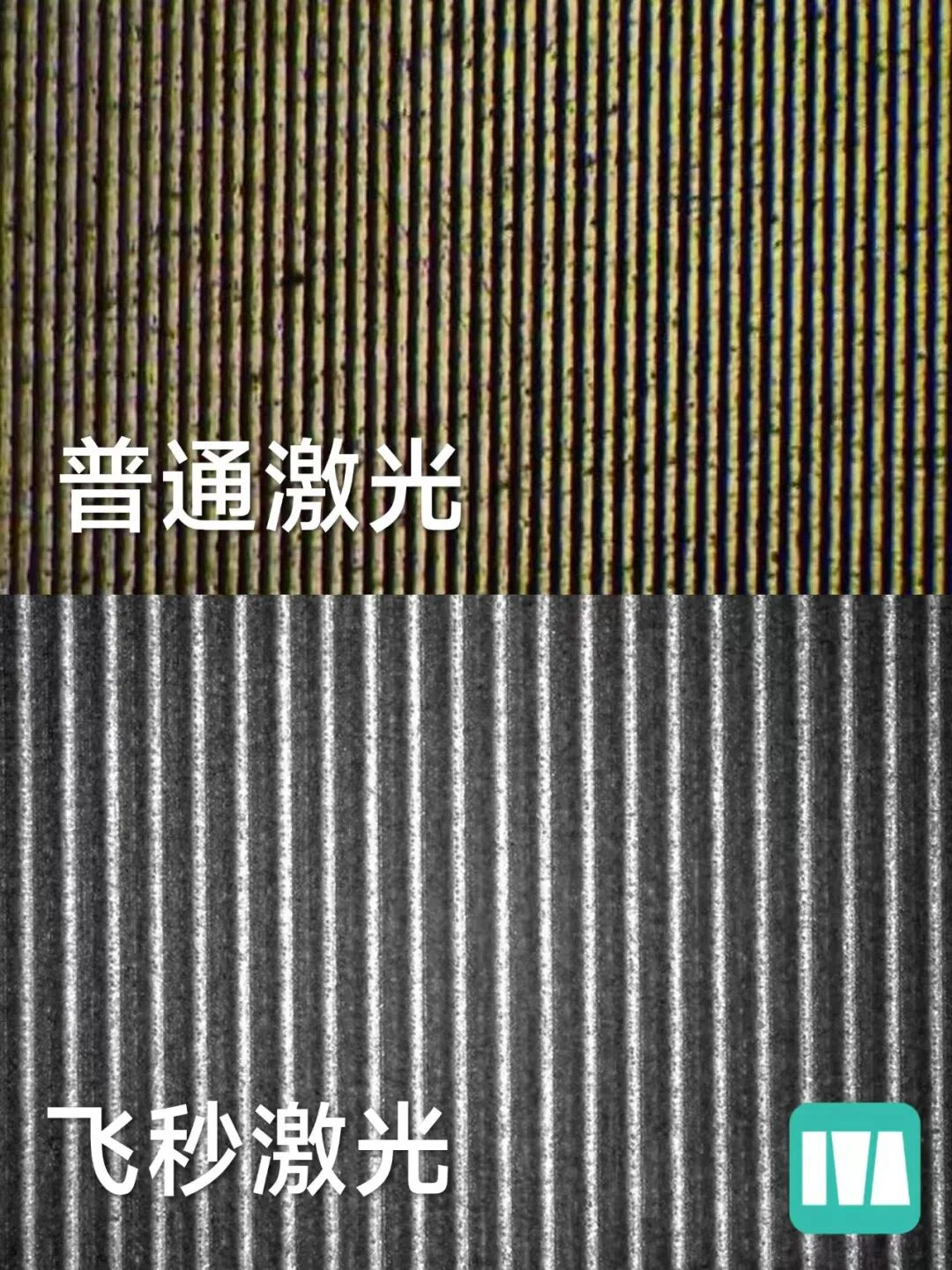

Warum Femtosekundenlaser bei dichten periodischen Mikrostrukturen bessere Ergebnisse erzielen

Einer der deutlichsten Unterschiede zwischen konventioneller Laserbearbeitung und Femtosekundenlaserbearbeitung zeigt sich bei dichten periodischen Linienstrukturen wie Gitterstrukturen. Konventionelle Laserbearbeitungen weisen oft raue Liniengrenzen, eine geringere Linienhomogenität und einen weniger stabilen Linienabstand auf. Im Gegensatz dazu erzeugt die Femtosekundenlaserbearbeitung typischerweise schärfere Kanten, geradere Linien und eine gleichmäßigere Periodizität.

Dieser Unterschied ist bei Gitterskalen, Schlitzanordnungen und präzisen linearen Strukturen wichtig, da die Kantenqualität und die periodische Gleichmäßigkeit die Bauteilleistung und die Messstabilität direkt beeinflussen können.

Abschluss

Die Femtosekundenlaserbearbeitung gewinnt in der Halbleiterfertigung zunehmend an Bedeutung, da sie mehrere kritische Anforderungen gleichzeitig erfüllt: hohe Präzision, geringe thermische Schädigung, breite Materialverträglichkeit, präzise Strukturierung und verbesserte Konsistenz in anspruchsvollen Mikrostrukturen. Von elektronischen Halbleiterbauelementen (ESCs) und Showerheads über Probekarten, Bondwerkzeuge, HF-Sonden, Masken und Schlitze bis hin zu mikromechanischen Bauteilen unterstützt die Femtosekundenlaser-Mikrobearbeitung den Übergang von schwer zerspanbaren Konzepten zu serienreifen Präzisionsteilen.
