Das mikroskopische Desaster der traditionellen Bearbeitung
Das Einschneiden eines „Schlitzes“ in eine Metallfolie mag einfach erscheinen, doch unter einem hochauflösenden Mikroskop werden die Grenzen traditioneller Fertigungsmethoden – wie Drahterodieren, chemisches Ätzen oder Standard-Nanosekundenlaser – deutlich sichtbar:
- Thermische Verformung & Umformschichten: Bei der traditionellen Bearbeitung entsteht intensive Hitze, die die Schnittkanten anschmelzen lässt und unkontrollierbare Grate und Schmelzschichten hinterlässt.
- Lichtstreuung und Beugungsrauschen: Raue, unebene Kanten verursachen starke Lichtstreuung und verschlechtern dadurch das Signal-Rausch-Verhältnis in empfindlichen Spektrometern erheblich.
- Unkontrollierbares Ausschleichen: Bei der Verarbeitung dickerer Folien erzeugen traditionelle Verfahren oft eine "V-förmige" Verjüngung, wodurch die tatsächliche Lichtdurchlässigkeit von den theoretischen Berechnungen abweicht.
Insbesondere mit dem Fortschritt der Halbleiterlithografie in Richtung Nanometerbereich wird jeder mikroskopische Fehler bei der Schlitzherstellung durch das optische System unendlich vergrößert, was zu Verzerrungen in den Schaltkreismustern des Chips führt. Daher ist die Fertigung ultrapräzise Schlitze ist ein entscheidender Engpass beim Streben nach ultimativer optischer Auflösung.
Die MONO-Lösung: Femtosekundenlaser-"Kaltablation"
Als hochmodernes Werkzeug für die extreme Fertigung, Femtosekunden-Lasersystem von MONO nutzt ultrakurze Impulse, um eine echte, berührungslose Verbindung herzustellen. "Kalte Ablation"Diese Technologie eröffnet revolutionäre Möglichkeiten für maßgeschneiderte, hochpräzise Luftschlitze und Öffnungen:

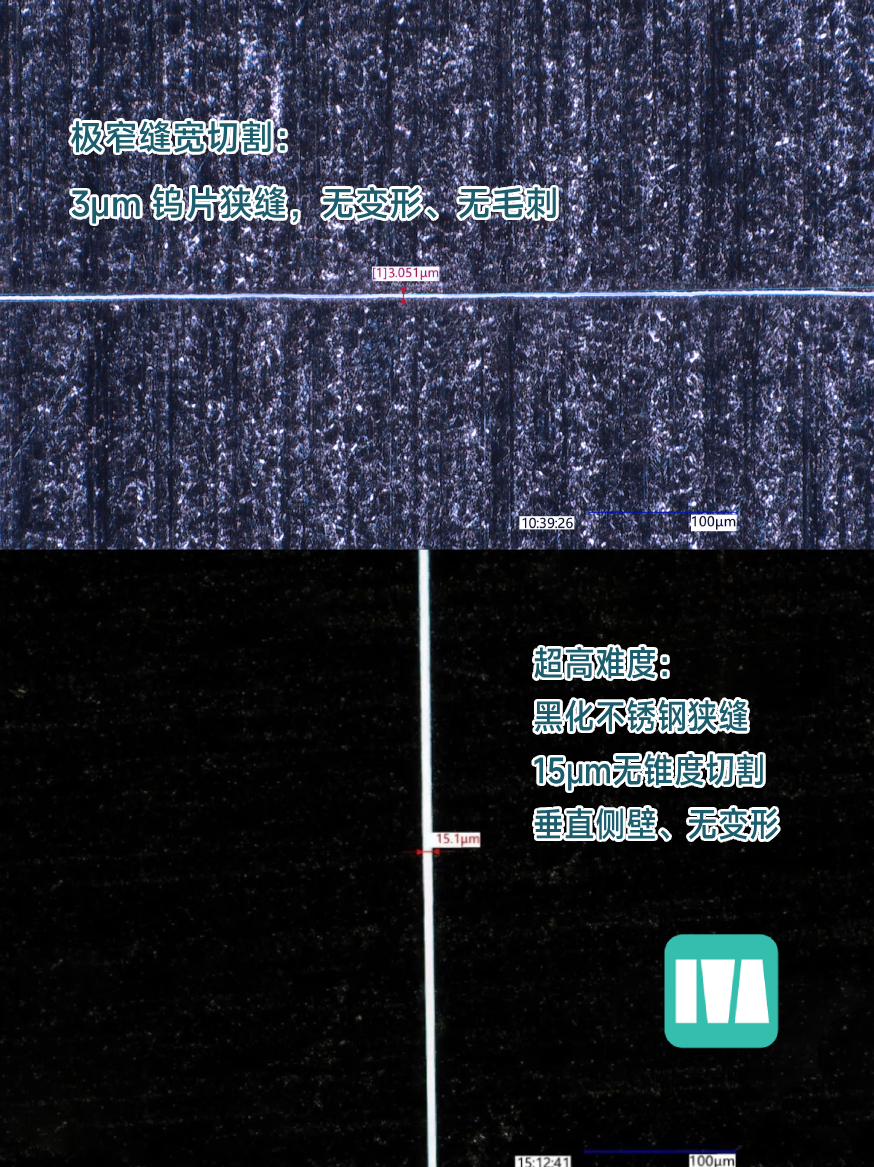

- Extremmikrobearbeitung: Fähig zur Herstellung ultraschmaler Schlitze bis hinunter zu 3 μm in der Breite, mit streng kontrollierten Maßtoleranzen bei ±1μmDie
- Nahtlose und makellose Kanten: Durch den Einsatz fortschrittlicher Strahlformungs- und Trepanationstechniken erzielen wir perfekt gerade Ergebnisse. Seitenwände ohne VerjüngungDer Laser verdampft das Material sofort und ohne thermische Rückstände, wodurch rasiermesserscharfe, gratfreie Kanten entstehen – entscheidend für die Aufrechterhaltung einer hochpräzisen Signalübertragung in den Ein- und Austrittsspalten.
- Meisterhafte Hochtemperaturmetalle: Während die chemische Ätzung bei dicken Metallen mit hohem Schmelzpunkt an ihre Grenzen stößt, durchtrennt unser Femtosekundenlaser mühelos röntgenabsorbierende Materialien wie Wolfram (W) Und Molybdän (Mo)sowie Edelstahlfolien und Spezialkeramik.

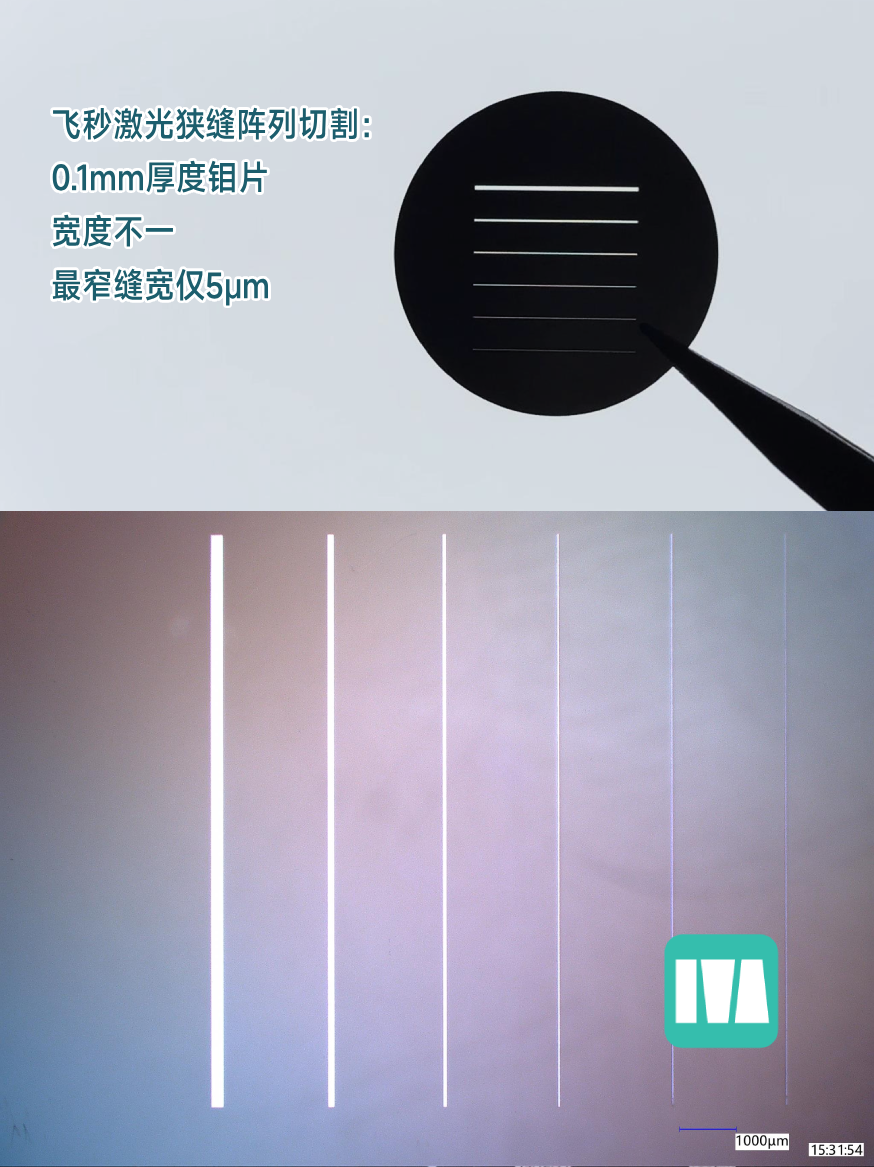

- Ultimative Anpassungsmöglichkeiten: Von standardmäßigen langen Spektrometer-Luftspalten bis hin zu komplexen Mikrospaltanordnungen, Lochblenden und kundenspezifisch geformten optischen Aperturen bietet MONO eine hochflexible, maskenlose Fertigung.
Kernanwendungsszenarien
Unsere hochpräzisen Schlitze sind so konstruiert, dass sie die fortschrittlichsten optischen Geräte der Welt ermöglichen:
- Spektrometer und Monochromatoren: Sie dienen als hochpräzise Ein- und Austrittsspalte zur Definition der Wellenlängenauflösung und der optischen Bandbreite.
- Halbleiterlithographiesysteme: Sie dienen als Maskierungs- und Strahlformungsblenden, um absolute Präzision bei der Lichtfeldverteilung zu gewährleisten.
- Röntgen- und Synchrotronstrahlung: Hochtransparente Schlitze aus ultradicken Wolframfolien zur Strahlkollimation.
- Laserstrahlprofilierung: Präzise optische Dämpfung und räumliche Filterung für Hochleistungslasersysteme.
Mikrostrukturen bestimmen die Wettbewerbsfähigkeit im Makrobereich
Der Wettlauf in der Halbleiterfertigung und bei High-End-Instrumenten beschränkt sich nicht allein auf das Systemdesign; er ist ein Kampf um die besten Prozessfähigkeiten. Vom Eintrittsspalt eines Massenspektrometers bis zu den kundenspezifischen Aperturen einer Lithographieanlage – jeder technologische Fortschritt liegt in der fehlerfreien Ausführung dieser mikroskopischen Strukturen verborgen.
Bei MONO bieten wir die Femtosekundenlaser-Präzision, die zur Perfektionierung dieser Mikrobarrieren erforderlich ist.
