Wenn Sie Probleme mit verkohlten Kanten oder beschädigter Folienqualität haben, sind Sie nicht allein. Dieser Leitfaden zeigt Ihnen, wie Sie das Mikrobohren von Kapton mithilfe fortschrittlicher Techniken meistern. Femtosekunden-Lasertechnologie (FS) aus MONODie
Die Herausforderung: Warum herkömmliches Laser-Mikrobohren versagt
Die Nachfrage nach Durchkontaktierungen im Mikrometerbereich in der Luft- und Raumfahrt, bei tragbaren Medizinprodukten und flexiblen Sensoren hat einen kritischen Punkt erreicht. Mechanisches Stanzen stößt bei 80 µm an seine Grenzen, und die Lithografie ist für die Rolle-zu-Rolle-Fertigung zu komplex. Laserablation bietet die Lösung, doch die chemische Struktur von Polyimid (PI) reagiert äußerst empfindlich auf thermische Belastung.

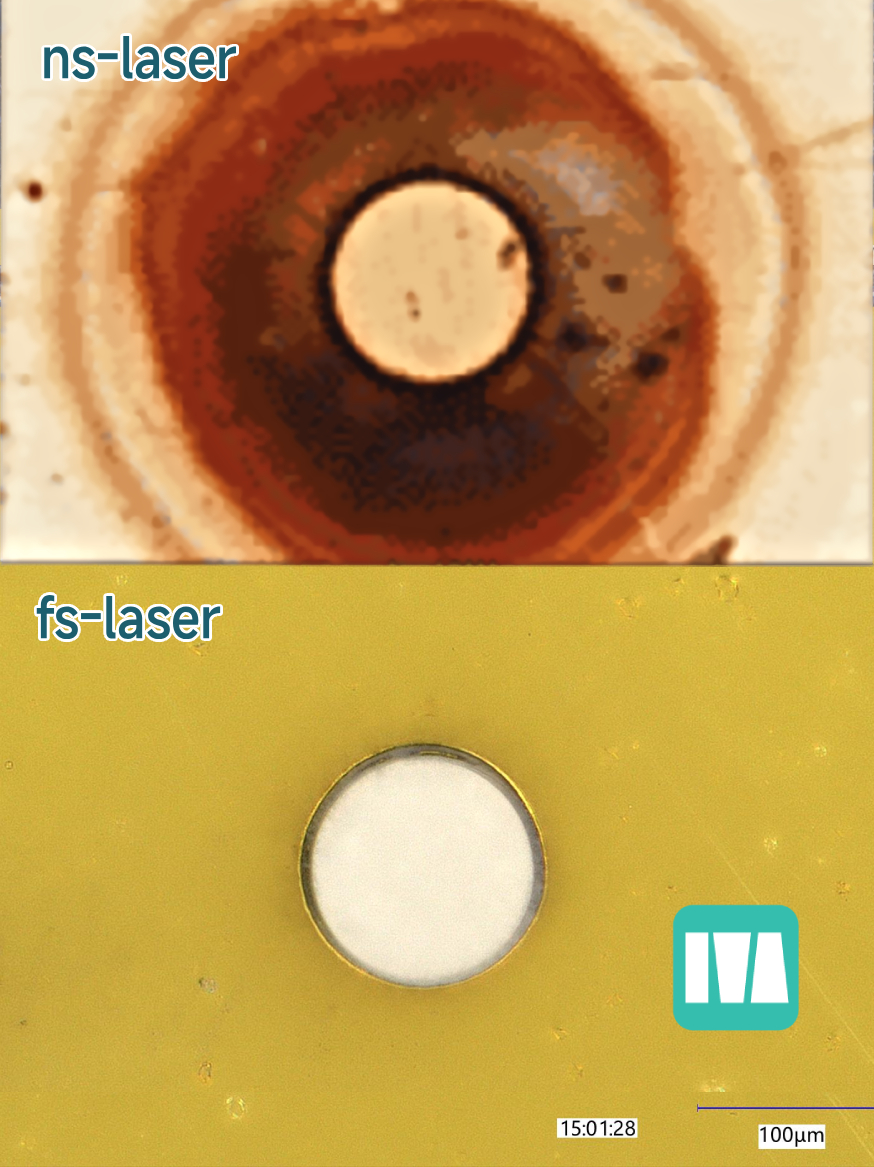

| Besonderheit | Mechanisches Stanzen | Nanosekundenlaser | MONO Femtosekundenlaser |
|---|---|---|---|
| Mindestmerkmalgröße | 80 μm | 50 μm | 2 μm |
| Kantenqualität | gratanfällig | Starke Karbonisierung | Spiegelglatt |
| Wärmeeinflusszone | N / A | Massiv | Vernachlässigbar |
Femtosekundenlaser: Die Physik der „kalten Ablation“
Obwohl Femtosekundenlaser für die „kalte Ablation“ gepriesen werden, erfordert die wahre Beherrschung des Prozesses ein Verständnis der physikalischen Grundlagen. AblationsschwellenFemtosekundenpulse (1 fs = 10⁻¹⁵s) liefern Energie schneller als die Elektron-Phonon-Kopplungszeit.
Unsere Lösung: MONO Tech verwendet nicht einfach nur Standard-FS-Laser. Wir optimieren die Impulsüberlappung Und Räumliches Strahlprofil um sicherzustellen, dass die Energiedichte strikt über der Ablationsschwelle bleibt, wodurch thermische Oxidation und verkohlte Halos effektiv vermieden werden.

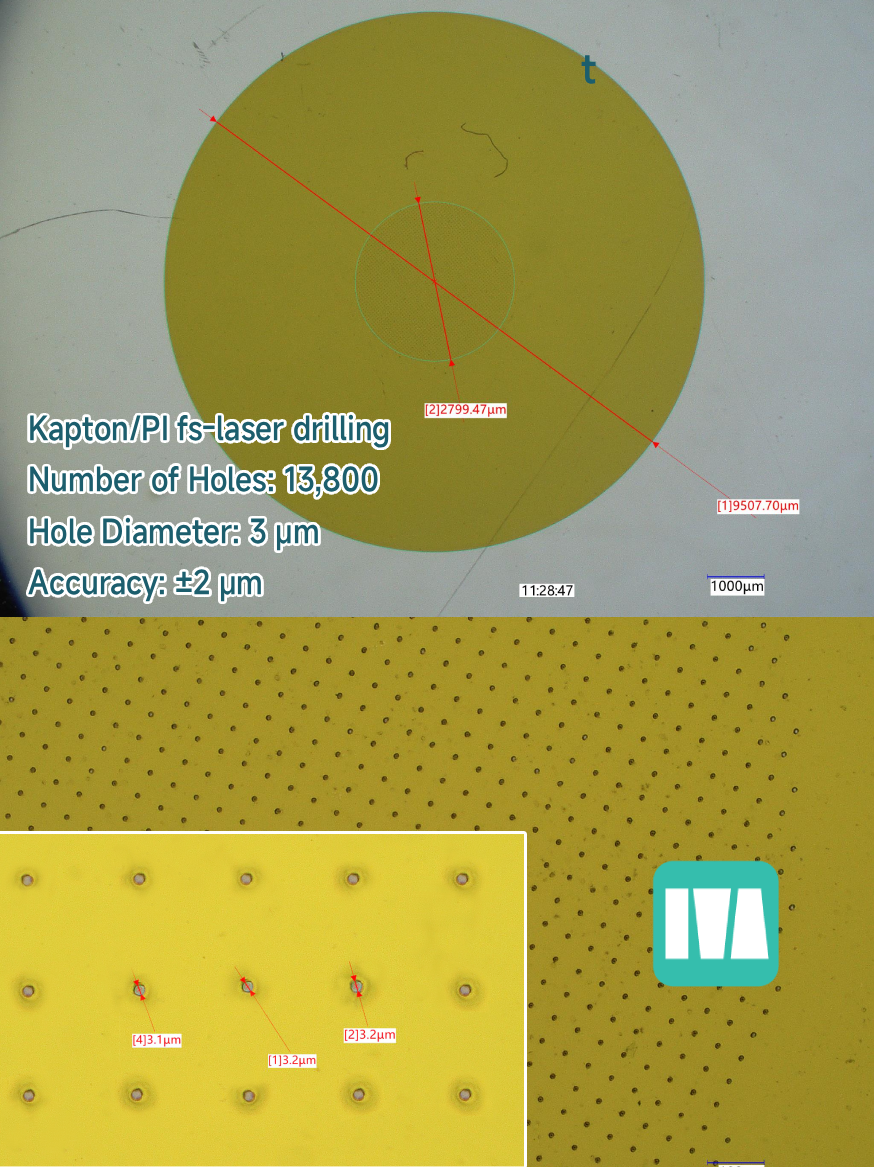

Wie MONO die 3-µm-Grenze verschiebt

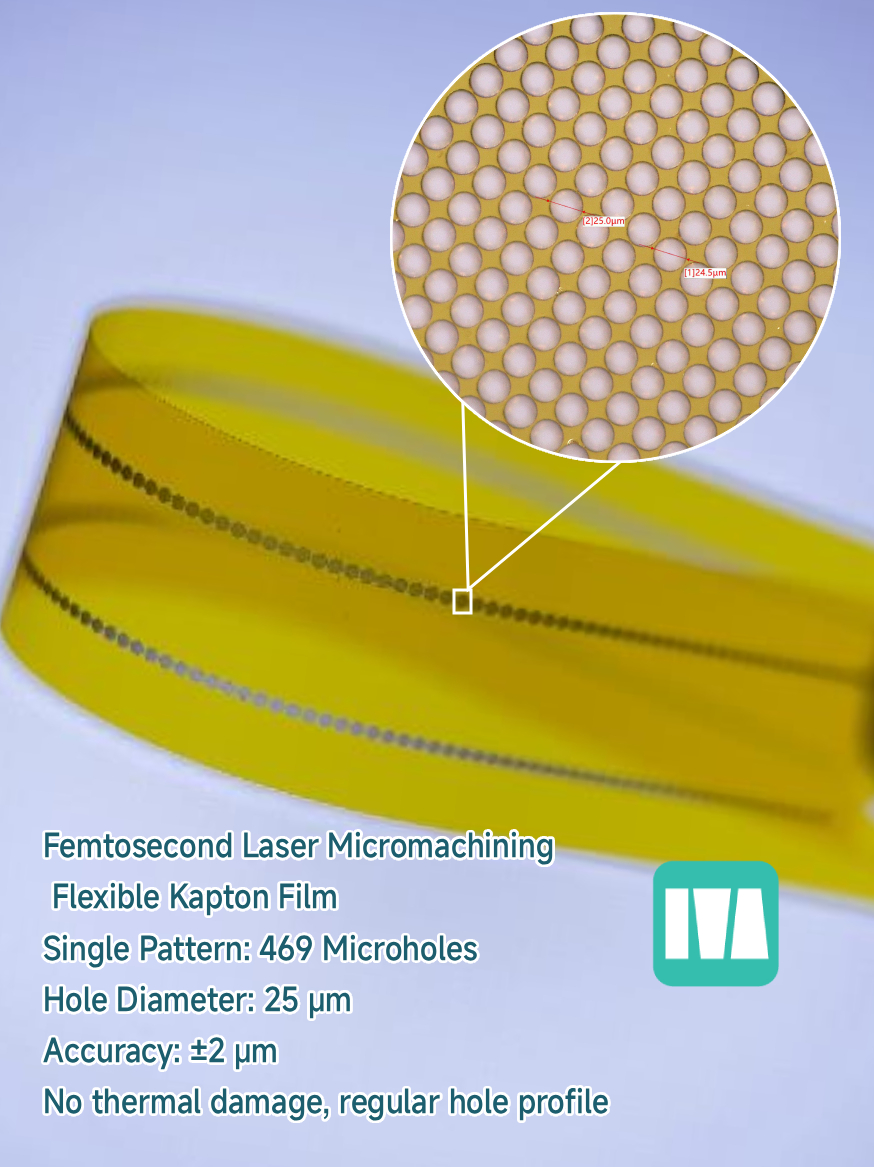

Um Löcher von 3 μm bis 50 μm in Kapton zu erzeugen, ist ein Zusammenspiel von Hardware und Prozesskontrolle erforderlich:
- Extreme Brennpunktformung: Wir verwenden UV/Grünlaserobjektive mit hoher numerischer Apertur in Kombination mit Flachträgerformung um eine gleichmäßige Energieverteilung zu gewährleisten und den für Standard-Gaußsche Strahlen typischen "Brennen"-Effekt zu eliminieren.
- Präzise Bewegungssteuerung: Unsere hochdichten Arrays erfordern eine Positioniergenauigkeit von ±1μm, um die strukturelle Integrität zwischen den Löchern zu gewährleisten.
- Wärmemanagement durch Pulsabstimmung: Wir passen die Wiederholrate und die Pulsenergie dynamisch an, um die Wärmeableitung zu steuern und so auch bei Mikro-Via-Arrays mit ultrahoher Dichte saubere Seitenwände zu ermöglichen.
Warum eine Partnerschaft mit MONO eingehen?
Ob Sie flexible Beschichtungsmasken, mikrofluidische Sensoren oder Herzschrittmacherelektroden herstellen, MONO ist spezialisiert auf:
- Gratfreie Mikro-Durchführungen: Unverzichtbar für hochauflösende Mikroschaltungen.
- Komplexe Lochgeometrien: Runde, quadratische und individuell unregelmäßige Verjüngungen.
- Schadensfreie Handhabung: Erhaltung der Zugfestigkeit und elektrischen Isolationsfähigkeit Ihrer Kaptonfolie.
Häufig gestellte Fragen (FAQ)
F: Können Femtosekundenlaser die Karbonisierung in Kapton wirklich verhindern?
A: Ja. Durch den Betrieb unterhalb der thermischen Diffusionsschwelle (kalte Ablation) verdampfen die Systeme von MONO PI, ohne die umgebenden Molekülketten zu schmelzen.
F: Was ist die kleinste Lochgröße, die MONO Tech in Kapton bohren kann?
A: Wir erreichen konstant Lochdurchmesser bis hinunter zu 2 μm mit einer Genauigkeit von ±1 μm.
F: Funktioniert Femtosekundenbohren bei hochdichten Arrays?
A: Absolut. Unsere Präzisions-Bewegungssteuerungsplattformen gewährleisten, dass die Lochreihen ihre Integrität ohne Filmverzerrung beibehalten.
