In der modernen optischen Fertigung wird die Leistungsfähigkeit nicht mehr allein durch die Materialauswahl oder das Produktdesign bestimmt. Sie hängt zunehmend von der Genauigkeit der Formoberfläche selbst ab.
Ob es sich bei dem Endprodukt um eine Mikrolinsenanordnung, einen Lichtleiter oder eine andere mikrooptische Struktur handelt – die Form muss extrem feine Geometrien mit hoher Präzision reproduzieren. In diesem Maßstab können selbst kleine Grate, abgerundete Ecken oder thermisch beschädigte Kanten die Formung, Transmission und Streuung des Lichts beeinflussen.
Aus diesem Grund ist die optische Formtexturierung zu einem entscheidenden Prozess in der modernen Fertigung geworden.
Warum die optische Formtexturierung so anspruchsvoll ist
Optische Formen sollen Strukturen im Mikrometer- oder sogar Submikrometerbereich auf Polymer- oder optische Bauteile übertragen können. Zu diesen Strukturen gehören beispielsweise:
- Mikrolinsenarrays
- lichtleitende Texturen
- Beugungsmerkmale
- Freiform-Optikoberflächendetails
- funktionale Mikrokanäle
Die Herausforderung besteht darin, dass diese Geometrien sowohl eine hohe Detailgenauigkeit als auch eine ausgezeichnete Wiederholgenauigkeit erfordern. Herkömmliche Verfahren stoßen oft an ihre Grenzen, wenn die Strukturgröße abnimmt und die erforderliche Kantenschärfe zunimmt.
Das Problem mit herkömmlichen Formenbauverfahren
Bei der Herstellung optischer Formmerkmale mit konventionellen Bearbeitungs- oder wärmegetriebenen Verfahren können häufig folgende Probleme auftreten:
- Gratbildung
- abgerundete Kanten
- schlechte Vertikalität
- lokale Schmelz- oder Umschmelzeffekte
- Inkonsistenzen aufgrund von Werkzeugverschleiß
- begrenzte Flexibilität auf komplexen Oberflächen
In optischen Anwendungen verstärken sich diese Defekte im endgültigen Replikat. Ein Defekt auf der Formoberfläche kann zu Streulicht, beeinträchtigter Strahlführung oder geringerer optischer Effizienz in den gefertigten Bauteilen führen.
Warum die Femtosekundenlaser-Texturierung anders ist
Die Femtosekundenlasertechnologie trägt Material durch Wechselwirkung ultrakurzer Pulse ab, wodurch der thermische Einfluss auf die Umgebung deutlich reduziert wird. Anstatt auf eine lang anhaltende Wärmezufuhr angewiesen zu sein, ermöglicht sie eine hochlokalisierte Ablation mit präziser Kontrolle der Mikrostrukturgeometrie.
Für die optische Formtexturierung bietet dies mehrere wichtige Vorteile:
- gratfreie Mikrostrukturbildung
- schärfere Merkmalsdefinition
- minimale Wärmeeinflusszone
- verringertes Risiko von schmelzbedingten Randdeformationen
- hohe Anpassungsfähigkeit an komplexe und freiförmige Oberflächen
- Berührungslose Bearbeitung ohne Werkzeugverschleiß
Dies ist besonders wertvoll, wenn die Leistungsfähigkeit der Form von der getreuen Wiedergabe kleiner und hochdichter optischer Merkmale abhängt.

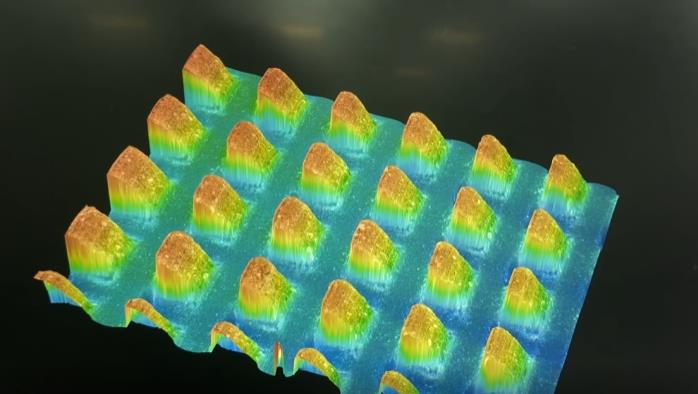

Femtosekundenlaser-Mikrostrukturierung auf Epoxidharz, 45° geneigte Oberflächen.
Typische Anwendungen in der Präzisionsoptik
Die Femtosekundenlaser-Texturierung kann eine breite Palette von Formanwendungen in der Präzisionsoptik und der photonischen Fertigung unterstützen, darunter:
- Mikrolinsenarray-Formen
- Strahlformungs-Optikformen
- Texturen für Lichtleiter und Lichtauskopplung
- Freiform-Optik-Formoberflächen
- mikrostrukturierte Einsätze für Beleuchtungskomponenten
Für die Hersteller liegt der Vorteil nicht nur in einer besseren Werkzeugqualität, sondern auch in einer stabileren Reproduktionsleistung bei Spritzguss- oder Präzisionsumformverfahren.
Warum die Kantenqualität bei optischen Formen wichtig ist
Bei herkömmlichen Strukturformen kann eine kleine Unvollkommenheit akzeptabel sein. Bei optischen Formen ist dies in der Regel nicht der Fall.
Die Schärfe der Formmerkmale, die Sauberkeit der Kanten und die geometrische Konsistenz beeinflussen das optische Verhalten des Endprodukts unmittelbar. Ist die Formstruktur nicht gut definiert, kann das optische Bauteil folgende Mängel aufweisen:
- verringerte Lichtgleichmäßigkeit
- unerwünschte Streuung
- Blendung
- Leckage
- geringere Mustergenauigkeit
Durch die Verbesserung der Mikrostrukturqualität auf Formebene trägt die Femtosekundenlaser-Texturierung dazu bei, die Leistungsgrenze des fertigen optischen Bauteils zu erhöhen.
Ein flexiblerer Weg für die High-End-Formenfertigung
Ein weiterer entscheidender Vorteil der Femtosekundenlaser-Texturierung ist ihre Flexibilität. Da es sich um ein digitales, berührungsloses Verfahren handelt, kann es auf ebene und gekrümmte Oberflächen sowie komplexere Formgeometrien angewendet werden, ohne die gleichen Verschleißbeschränkungen wie bei herkömmlichen Werkzeugen mit sich zu bringen.
Dadurch eignet es sich hervorragend für die Entwicklung fortschrittlicher Formen, die Prototypenerstellung und die Fertigung hochwertiger Präzisionsprodukte, bei denen die Geometriequalität wichtiger ist als die einfache Abtragung großer Materialmengen.
Für Teams, die sich auf strukturierte Oberflächen konzentrieren, Femtosekundenlaserätzen und die ML-ETCH-Plattform einen natürlichen Prozess- und Ausrüstungsweg für diese Anforderungen bereitstellen.
Abschluss
Die optische Leistungsfähigkeit hängt stark von der Qualität der Form ab, mit der die Struktur hergestellt wird.
Für Hersteller, die mit Mikrolinsenarrays, lichtleitenden Strukturen und anderen hochpräzisen optischen Geometrien arbeiten, bietet die Femtosekundenlaser-Texturierung eine sauberere und besser kontrollierbare Lösung. Sie ermöglicht die gratfreie Herstellung von Mikrostrukturen, schärfere Konturen und eine höhere Wiederholgenauigkeit auf anspruchsvollen Formoberflächen.
Wenn Ihre Anwendung im Bereich optischer Formen durch Grate, abgerundete Kanten oder eine mangelhafte Detailgenauigkeit eingeschränkt ist, kann die Femtosekundenlaser-Texturierung einen präziseren Weg nach vorn bieten.
Um die Machbarkeit auf Ihrem tatsächlichen Formsubstrat und Ihrer Geometrie zu beurteilen, beginnen Sie mit MONOs Machbarkeits- und ProzessvalidierungsdienstDie
Häufig gestellte Fragen
Was ist optische Formtexturierung?
Es handelt sich um die Herstellung kontrollierter Mikrostrukturen auf einer Formoberfläche, sodass die Form optische Funktionen wie Lichtformung, -extraktion oder -streuung in einem fertigen Bauteil nachbilden kann.
Warum sind gratfreie Kanten bei optischen Formen wichtig?
Kleine Defekte auf Formebene können sich auf das endgültige optische Bauteil übertragen und zu Streuung, Blendung, Lichtleckagen oder einer verminderten Detailgenauigkeit führen.
Ist die Femtosekunden-Texturierung auch auf gekrümmten und freigeformten Formoberflächen anwendbar?
Ja. Einer der Hauptvorteile ist die berührungslose digitale Bearbeitung, die sich besser an komplexe Geometrien anpasst als viele herkömmliche werkzeugbasierte Methoden.
