Wozu werden ultraschnelle Laser eingesetzt? Ein detaillierter Einblick in die Femtosekunden-Mikrobearbeitung

Der Engpass in der Verarbeitung: Warum herkömmliche Laser nicht ausreichen

Im Bereich der hochpräzisen Fertigung sind herkömmliche Langpulslaser (Nanosekundenlaser) seit Langem Industriestandard. Sie basieren jedoch auf der Umwandlung von Laserenergie in Wärme zum Schmelzen und Verdampfen von Materialien. Dieser Prozess erzeugt zwangsläufig eine enorme Menge an Material. Wärmeeinflusszone (WEZ)was zu thermischer Verformung, Mikrorissen, Umschmelzschichten und Graten führt.

Bei der Herstellung kritischer Bauteile für medizinische Implantate oder Triebwerke für die Luft- und Raumfahrt ist selbst eine thermische Beschädigung im Mikrometerbereich inakzeptabel.

Eingeben ultraschnelle Laserinsbesondere Femtosekundenlaser (fs)Mit atemberaubenden Geschwindigkeiten (1 Femtosekunde = 10⁻¹⁵ Sekunden) haben ultraschnelle Laser die Fertigung revolutioniert. Durch die Abgabe extrem hoher Spitzenleistungen in ultrakurzen Impulsen ermöglichen sie echte „Kaltbehandlung“ (Kaltablation)und macht so die makellose Mikro-Nano-Bearbeitung zur Realität.

Die Wissenschaft der ultraschnellen Laser: Warum Femtosekundenpulse verwenden?

Warum sollte man Femtosekundenlaser gegenüber herkömmlichen Schneidverfahren bevorzugen? Das Geheimnis liegt in der Zeitskala der Laser-Material-Wechselwirkung.

Wenn ein Femtosekundenpuls auf ein Material trifft, ist die Wechselwirkungszeit deutlich kürzer als die Zeit, die Elektronen benötigen, um Wärme an das Atomgitter des Materials abzugeben (Elektron-Phonon-Kopplungszeit). Das Material verdampft dadurch augenblicklich. Multiphotonenionisation Und Lawinenionisation bevor sich die Wärme auf die Umgebung ausbreiten kann.

• Keine thermischen Schäden (Kaltverarbeitung): Kein Schmelzen, keine Mikrorisse und keine Grate. Die strukturelle Integrität des angrenzenden Materials bleibt zu 100 % erhalten.
• Verarbeitung beliebiger Materialien: Dank ihrer extrem hohen Spitzenleistungsdichte überwinden Femtosekundenlaser die herkömmlichen Absorptionsgrenzen der Wellenlänge. Sie können hochtransparente Materialien (Glas, Saphir) und ultraharte Materialien (Diamant, Keramik) mühelos bearbeiten.
• 3D-Bearbeitung unterhalb der Beugungsgrenze: Durch die Fokussierung des Lasers tief im Inneren transparenter Materialien lassen sich echte 3D-Mikro-Nanostrukturen erzeugen, die die traditionelle Lithographie bei Weitem übertreffen.

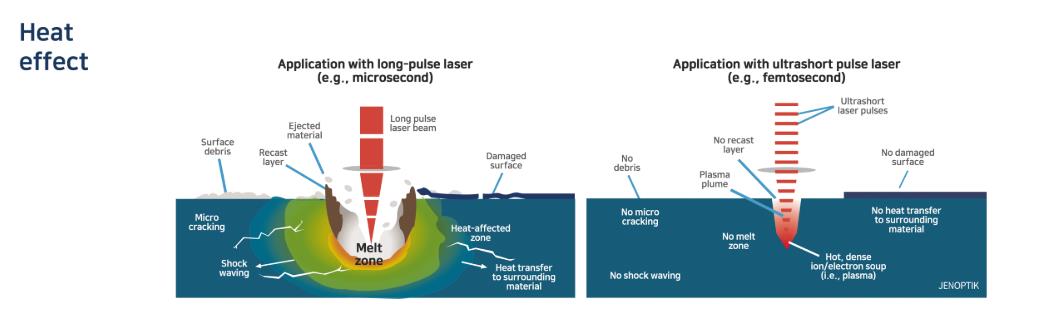

Abbildung 1: Femtosekunden- vs. Nanosekunden-Laserablation. Beachten Sie das Fehlen einer Wärmeeinflusszone (WEZ) bei der ultraschnellen Bearbeitung.

Wofür werden ultraschnelle Laser eingesetzt? Wichtigste industrielle Anwendungen

Die ultraschnelle Lasermikrobearbeitung ist längst nicht mehr nur ein Laborkonzept; sie ist die treibende Kraft hinter den fortschrittlichsten Industrien der Welt. Hier einige Beispiele für die heutigen Einsatzgebiete von Femtosekundenlasern:

Mikrobearbeitung und Implantate für medizinische Geräte

In der Medizin sind Präzision und Biokompatibilität lebenswichtig. Femtosekundenlaser ermöglichen ein beispielloses gratfreies Schneiden für mikromedizinische Instrumente.

• Blutzuckernadeln und -katheter: Ultraschnelle Laser können 0,18 mm dicke medizinische Schläuche absolut gratfrei und ohne geschmolzene Kanten schneiden und so die Patientensicherheit gewährleisten.
• Zellfiltrationsmembranen: Mit Femtosekundenbohren lassen sich gleichmäßige Anordnungen von 7 μm großen Mikrolöchern mit einer Dichte von 300.000 Löchern pro Quadratzentimeter erzeugen.
• Stents und CT-Komponenten: Erreichen einer Ätzgenauigkeit von ±1μm bei CT-Röhrenlagern, wodurch zentrale Fertigungsengpässe für moderne Diagnosegeräte überwunden werden.

Abbildung 2: Femtosekundenlaserschneiden von Blutzuckermessnadeln aus Edelstahl.

Halbleiter- und Mikroelektronik-Gehäuse

Da das Mooresche Gesetz Mikrochips an ihre physikalischen Grenzen bringt, bieten ultraschnelle Laser die ultimative Lösung für die Halbleiterverarbeitung.

• Wafer-Mikrobohren und -Vereinzeln: Femtosekundenlaser ermöglichen makelloses Schneiden und Bohren auf Siliziumwafern und Glassubstraten, ohne mechanische Spannungen oder Kantenausbrüche zu verursachen.
• Keramische Substrate: Die Herstellung von perfekt geraden Durchkontaktierungen (Durchgangslöchern) in Keramikwafern mit einer außergewöhnlichen Lochdurchmessergenauigkeit von ±2µm ist unerlässlich für die fortschrittliche 7nm-Chipgehäusetechnologie.

Luft- und Raumfahrtkomponenten und extreme Umgebungen

Die Luft- und Raumfahrttechnik benötigt Werkstoffe, die extremer Hitze und hohem Druck standhalten, wie beispielsweise Superlegierungen und Strukturkeramiken. Diese Werkstoffe sind bekanntermaßen sehr schwer zu bearbeiten.

• Kühlbohrungen in Turbinenschaufeln: Femtosekundenlaser ermöglichen Präzisionsbohrungen (kreisförmig, unregelmäßig oder in Anordnung) in Titanlegierungen und Hochtemperaturlegierungen mit hohem Aspektverhältnis und ohne thermische Schädigung.
• Oberflächenstrukturierung: Erzeugung von Mikrotexturen (LIPSS) auf Luftfahrtkomponenten zur Reduzierung der Reibung, Verbesserung der Beschichtungshaftung und Steigerung der aerodynamischen Leistung.

3D-Mikro-Nano-Fertigung (TPP) & 4D-Druck

Nutzung Zwei-Photonen-Polymerisation (TPP)Femtosekundenlaser können lokalisierte chemische Reaktionen in Fotolacken auslösen und so dreidimensionale Strukturen im Nanobereich erzeugen.

• Mikrofluidik (Lab-on-a-Chip): Direktes Schreiben von 3D-Mikrokanälen und Mikropumpen in Glas oder Polymeren für biomedizinische Tests.
• 4D-Druck & Mikroroboter: Verarbeitung intelligenter Mikrostrukturen, die ihre Form als Reaktion auf Umwelteinflüsse (pH-Wert, Temperatur, Magnetfelder) verändern, ebnet den Weg für gezielte Wirkstoffabgabe-Mikroroboter.

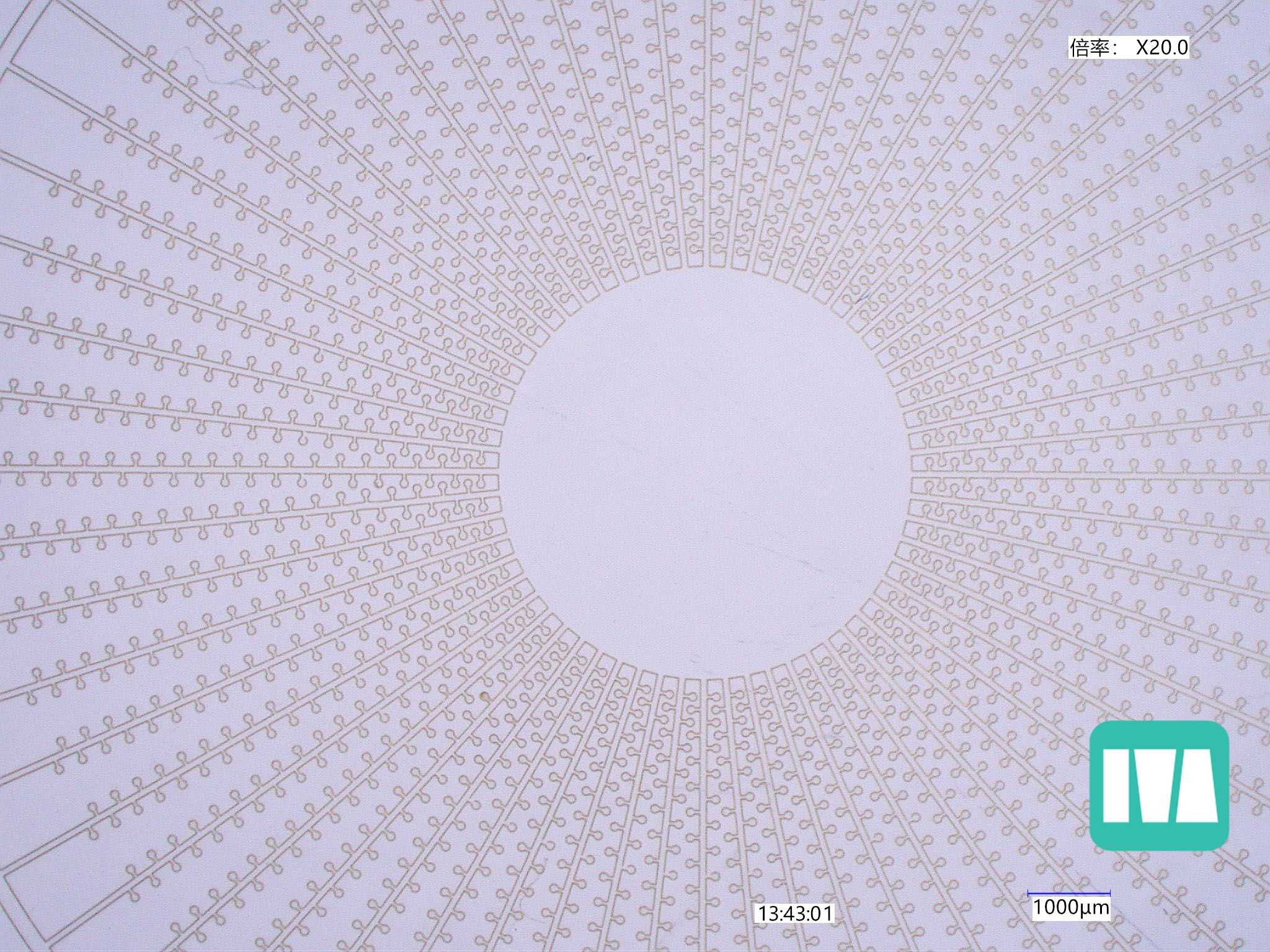

Abbildung 3: Mikrofluidischer Chip und Nanostrukturen, hergestellt mit einem Mono-Femtosekundenlaser

Materialien, die mit Femtosekundenlasern bearbeitet werden

Da ultraschnelle Laser auf Kaltablation statt auf thermischem Schmelzen beruhen, sind sie das universelle Werkzeug für die „unbearbeitbaren“ Werkstoffe:

• Harte und spröde Materialien: Saphir, Quarzglas und Strukturkeramik (SiC, Al₂O₃).
• Extrem harte Materialien: Polykristalliner Diamant (wird für Quantensensoren und optische Wellenleiter verwendet).
• Feuerfeste Metalle: Titanlegierungen, Wolfram und Molybdän.
• Verbundwerkstoffe: Kohlenstofffaserverstärkte Polymere (CFRP) und biologisches Gewebe.

Über die Standardausstattung hinaus: Der Vorteil von MONO

Als Experte für extreme Fertigungsprozesse, MONO hat mit seinem proprietären Produkt internationale Monopole durchbrochen. Serienmäßige FemtosekundenlasersystemeDie

Was zeichnet MONO auf dem globalen Markt aus?

1. Abstimmbare ultrakurze Impulse: Unsere Systeme bieten präzise einstellbare Impulsbreiten von 50 bis 200 Femtosekundenwodurch eine optimale Kaltverarbeitung für jedes spezifische Material gewährleistet wird.
2. Adaptive Strahlformung: Durch den Einsatz fortschrittlicher räumlicher Lichtmodulatoren (SLM) und diffraktiver optischer Elemente (DOE) passt unsere Strahlformungstechnologie den Brennpunkt in Echtzeit an das Material an und steigert so die Verarbeitungseffizienz im Vergleich zu Industriestandards um 40 %.
3. Visuelle Positionierung: Ausgestattet mit modernster Bildverarbeitungstechnologie kontrollieren unsere Systeme Positionierungsfehler auf einen Bereich von ±1μmDie

Das „Technische Partner“-Modell:
MONO bietet mehr als nur die Lieferung von Maschinen. Wir agieren als Technischer Partner für unsere Kunden. Von der Machbarkeitsanalyse in der Frühphase und der Optimierung von Prozessparametern bis hin zur Lieferung kundenspezifischer Anlagen und laufenden Modernisierungen lösen wir die spezifischen Herausforderungen der Medizin-, Halbleiter- und Luft- und Raumfahrtindustrie.

Abschluss

Wozu werden also ultraschnelle Laser eingesetzt? Sie erweitern die Grenzen des physikalisch Machbaren in der Fertigung. Von lebensrettenden, fehlerfreien medizinischen Implantaten bis hin zur nächsten Generation von Halbleitern und Triebwerken für die Luft- und Raumfahrt – die Femtosekundenlaser-Mikrobearbeitung ist die Zukunft der intelligenten Fertigung.

Durch die Eliminierung der Wärmeeinflusszone und die Ermöglichung von Präzision im Submikrometerbereich bieten ultraschnelle Laser eine definitive Lösung für extreme Fertigungsherausforderungen.
