Null-Konus-Mikrobohrungen: Präzisionsbohren für High-End-Bauteile von MONO

Da Femtosekundenlaser in der Präzisionsfertigung immer beliebter werden, rücken ihre „Kaltbearbeitungseigenschaften“ in den Vordergrund.keine Wärmeeinflusszone (WEZ) Und Präzision im SubmikrometerbereichDiese Technologien haben sich zu Kerntechnologien für Branchen wie die Automobil-, Medizin- und Halbleiterindustrie entwickelt. Die inhärente Gaußsche Energieverteilung führt jedoch beim herkömmlichen Vertikalbohren unweigerlich zu einer **oben breiten, unten schmalen** Verjüngung in Mikrobohrungen. Diese Verjüngung stellt ein **großes Hindernis** für Leistungssteigerungen dar. Dank seiner umfassenden Expertise hat **Mono** diese physikalische Grenze überwunden und Folgendes erreicht: Null-Konus (vertikales) Mikrolochbohrenund eröffnet damit neue Möglichkeiten.

1. Warum ist die „Null-Taper“-Eigenschaft so wichtig?

Eine „Null-Konusbohrung“ bezeichnet eine Bohrung, deren Seitenwand perfekt senkrecht zur Oberfläche verläuft und die identische Ein- und Auslassdurchmesser aufweist. Als präziser Kanal für die Fluid- oder Gasübertragung beeinflusst die Konizität direkt die Strömungseigenschaften, was in kritischen Anwendungen eine zwingende Voraussetzung ist.

• Automobilindustrie (GDI-Einspritzdüsen)Die Null-Konizität gewährleistet eine gleichmäßige und stabile Kraftstoffzerstäubung für eine vollständige Verbrennung, verbesserte Effizienz und reduzierte Emissionen.
• Medizinprodukte (Mikrofluidik)Vertikale Lochwände sind die Grundlage für die genaue Dosierung von Flüssigkeitsproben und die Durchflussregelung – eine Verjüngung würde zu Dosierungsungenauigkeiten führen.
• Halbleiterprüfung (Probekarten)Die Null-Konizität gewährleistet die Rechtwinkligkeit der Sonde und die Kontaktstabilität für genaue und zuverlässige Testergebnisse an Zehntausenden von Mikrolöchern.
• Hochwertige Textilien (Spinndüsen)Die Rechtwinkligkeit der Mikrolöcher bestimmt die Querschnittsmorphologie und die endgültige Leistungsfähigkeit von Hochleistungsfasern.

2. MONOs Femtosekundenlaser-Bohrtechnik: Die Herausforderung der Konizität meistern

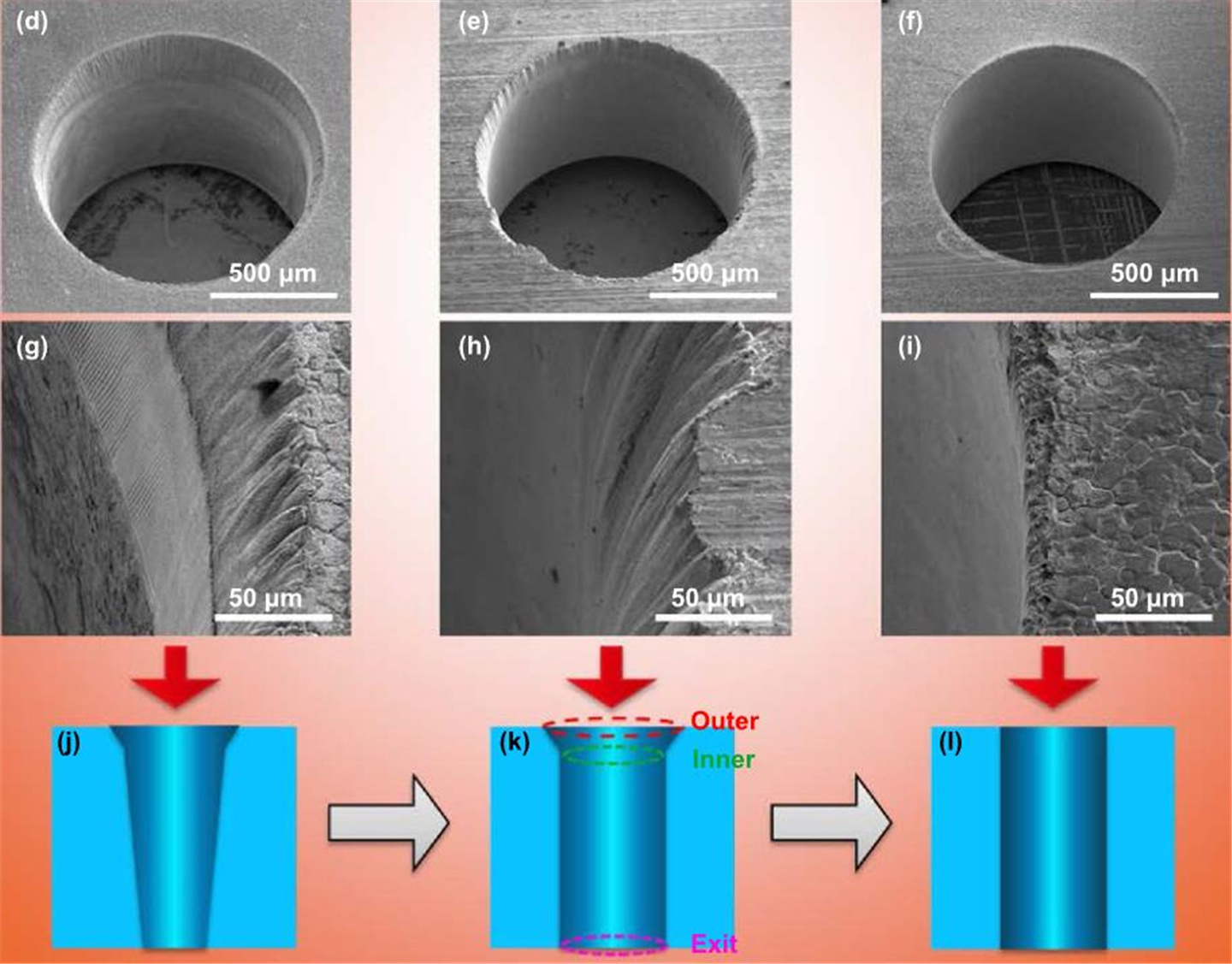

Die Hauptursache für die Verjüngung liegt darin, dass die Energie des Femtosekundenlasers im Brennpunkt am stärksten konzentriert ist, wodurch der Lochdurchmesser mit zunehmender Tiefe abnimmt. Für qualitativ hochwertiges Bohren ist mehr als nur ein Laser erforderlich.

Die Lösung von Mono Technology integriert **fortschrittliche Optik, Präzisionsmechanik und intelligente Algorithmen**, um eine dynamische und genaue Steuerung der Strahlposition zu erreichen und so die qualitativ hochwertige Bearbeitung von nicht konischen geraden Löchern zu ermöglichen.

Wie sich die Verarbeitungstechnologie auf die Qualität von Mikrobohrungen auswirkt:

• Fortschrittliche Strahlsteuerungstechnologie: ML-VORTEXDas Femtosekundenlaser-Präzisionsbearbeitungszentrum verwendet ein 5-Achs-GelenksystemDies ermöglicht eine schnelle Rotation und Neigung des Laserstrahls während der Bearbeitung. Durch die präzise Steuerung des Einfallswinkels des Laserstrahls „trimmt“ das System die Lochwand seitlich, um die durch Gaußsche Strahlen verursachte natürliche Verjüngung aktiv auszugleichen.

• Adaptive Parameterstrategie: Diese Strategie wurde für verschiedene Materialien und Lochtiefen entwickelt. Sie reduziert den Scan-Durchmesser schrittweise mit zunehmender Bearbeitungstiefe und passt die Laserleistung in Echtzeit an, um einen gleichmäßigen Lochdurchmesser über die gesamte Bohrung zu gewährleisten und dies zu erreichen. Verjüngung nahe Null (Verjüngungswinkel Die
• Multispektrale konfokale Entfernungsmessung + 3D-Visualisierung: Diese Technologien erzeugen einen **digitalen Zwilling des Werkstücks auf Mikrometerebene** und gleichen Spannfehler sowie Materialverformungen dynamisch aus, um eine Genauigkeit von Null-Konizität auf komplexen Oberflächen (z. B. gekrümmten Düsen) zu gewährleisten.

3. Technische Vorteile: Neudefinition des Standards für Präzisionsbohrungen

3.1 Höchste Präzision: Toleranz- und Oberflächengütegrenzen überwinden

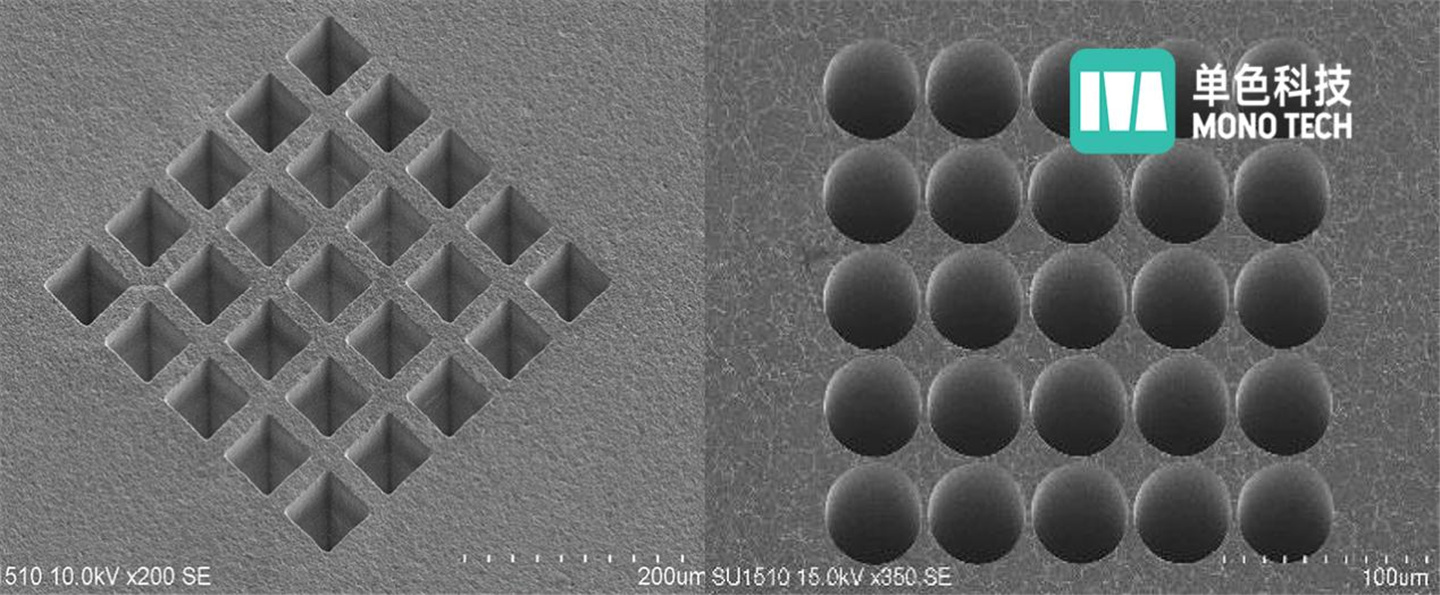

Halbleiter:

Mikroloch-Arrays auf Prüfplatten mit einer Positioniergenauigkeit von ±1μm, hoher Rechtwinkligkeit und ausgezeichneter Rundheit und Oberflächengüte.

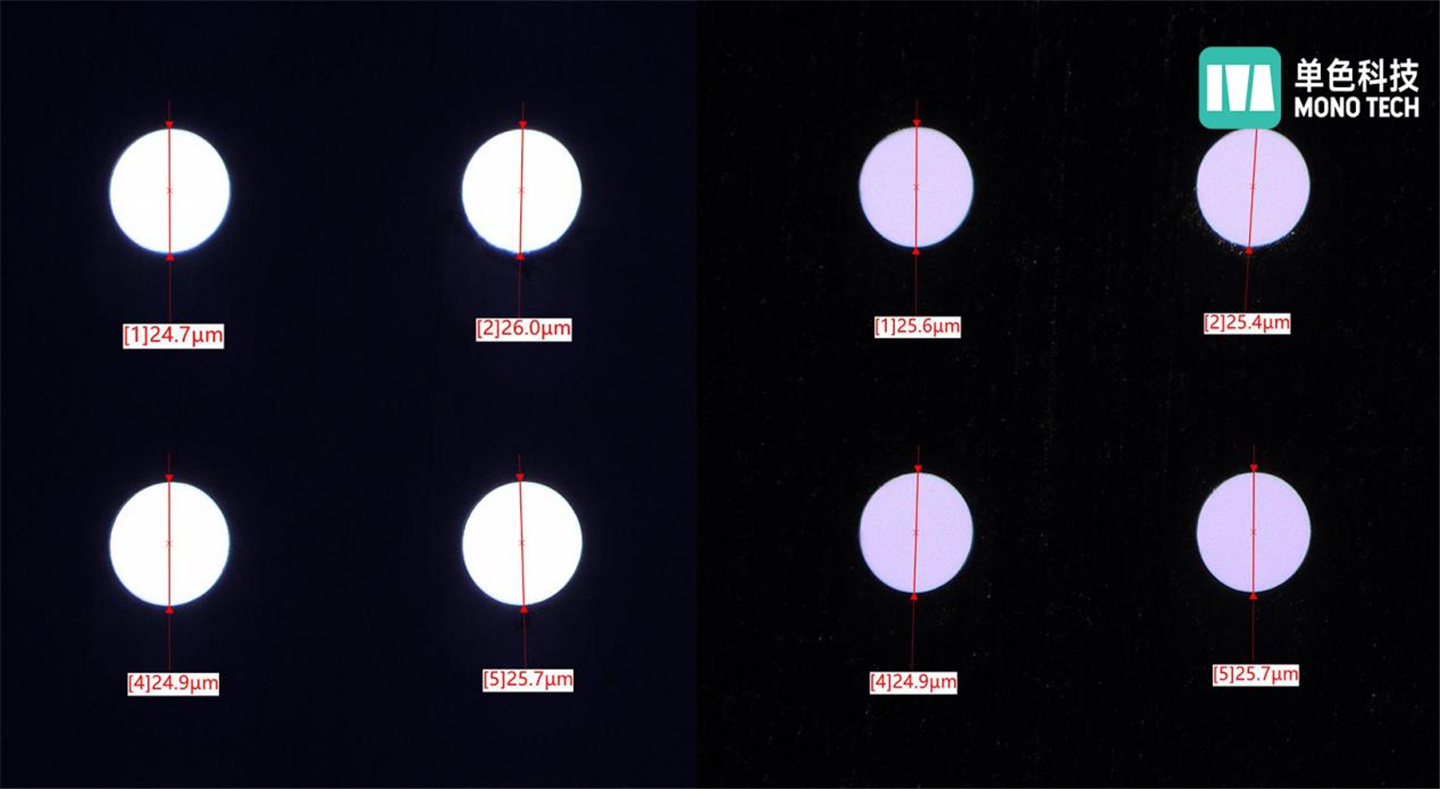

Medizinprodukte:

Mikrolochanordnungen aus Tantalmetall mit Einlass- (links) und Auslassdurchmessern (rechts) von nur 25μm ± 1μm und einem Verjüngungswinkel

3.2 Extreme Strukturen: Hohe Seitenverhältnisse und hochdichte Anordnungen

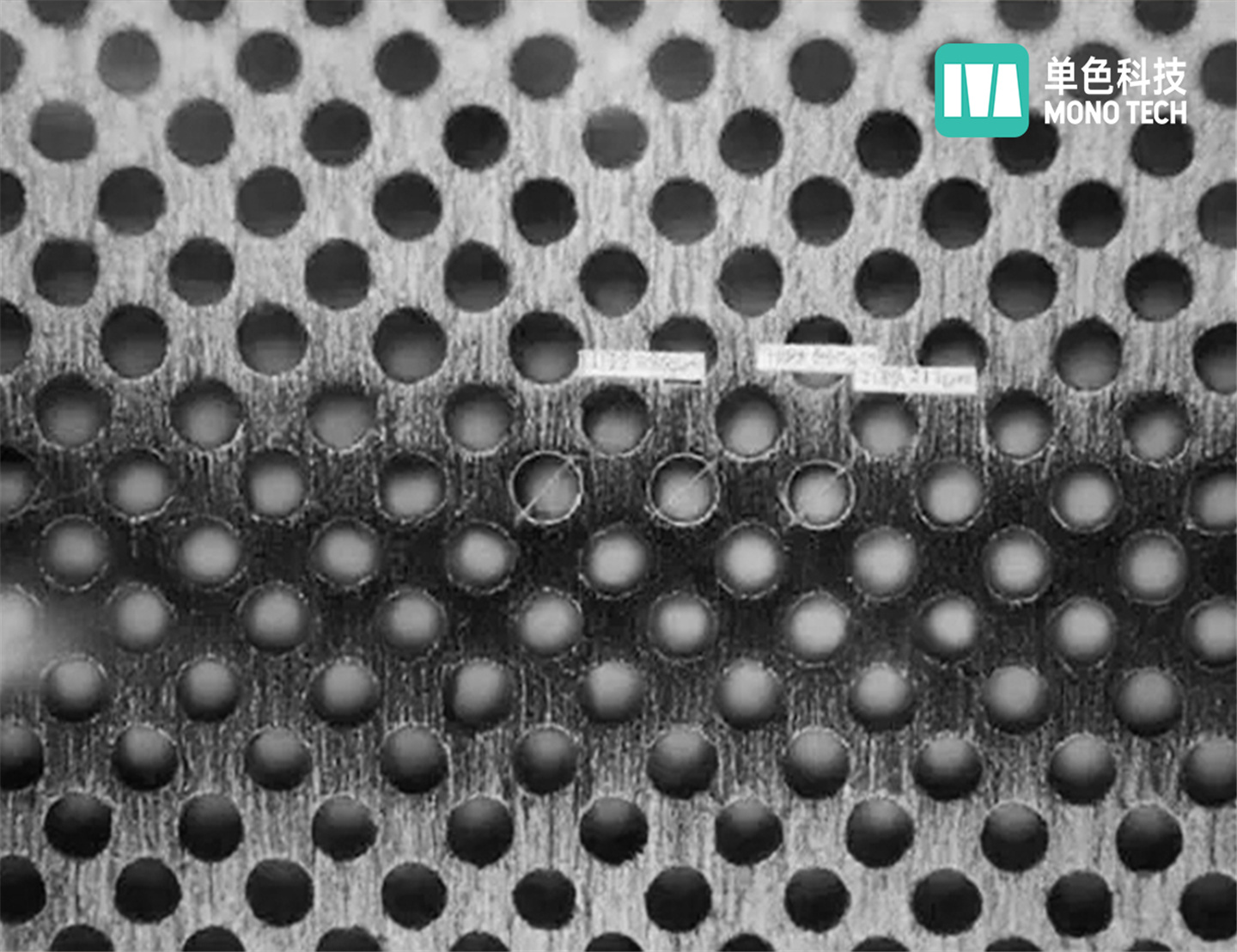

Gebogene Filtersiebe für die Luft- und Raumfahrt:

3.500 nicht konische Mikrolochanordnungen auf gekrümmten Oberflächen mit $\text{Ra} \le 0,4\mu\text{m}$.

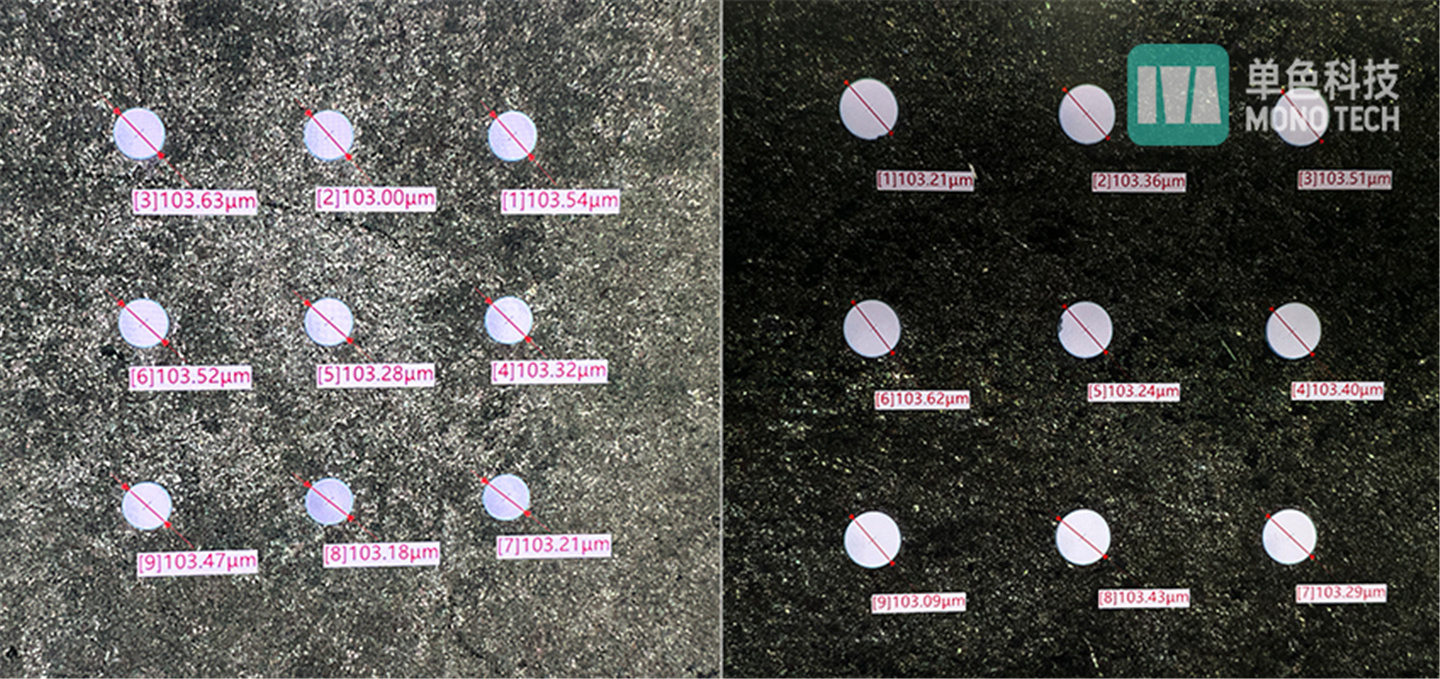

Wolframbleche für die Luft- und Raumfahrt:

Nicht konische Mikroloch-Arrays mit einem **Seitenverhältnis von 10:1** und hoher Rundheit.

3.3 Vielseitige Materialanpassungsfähigkeit: Von Metallen bis Keramik

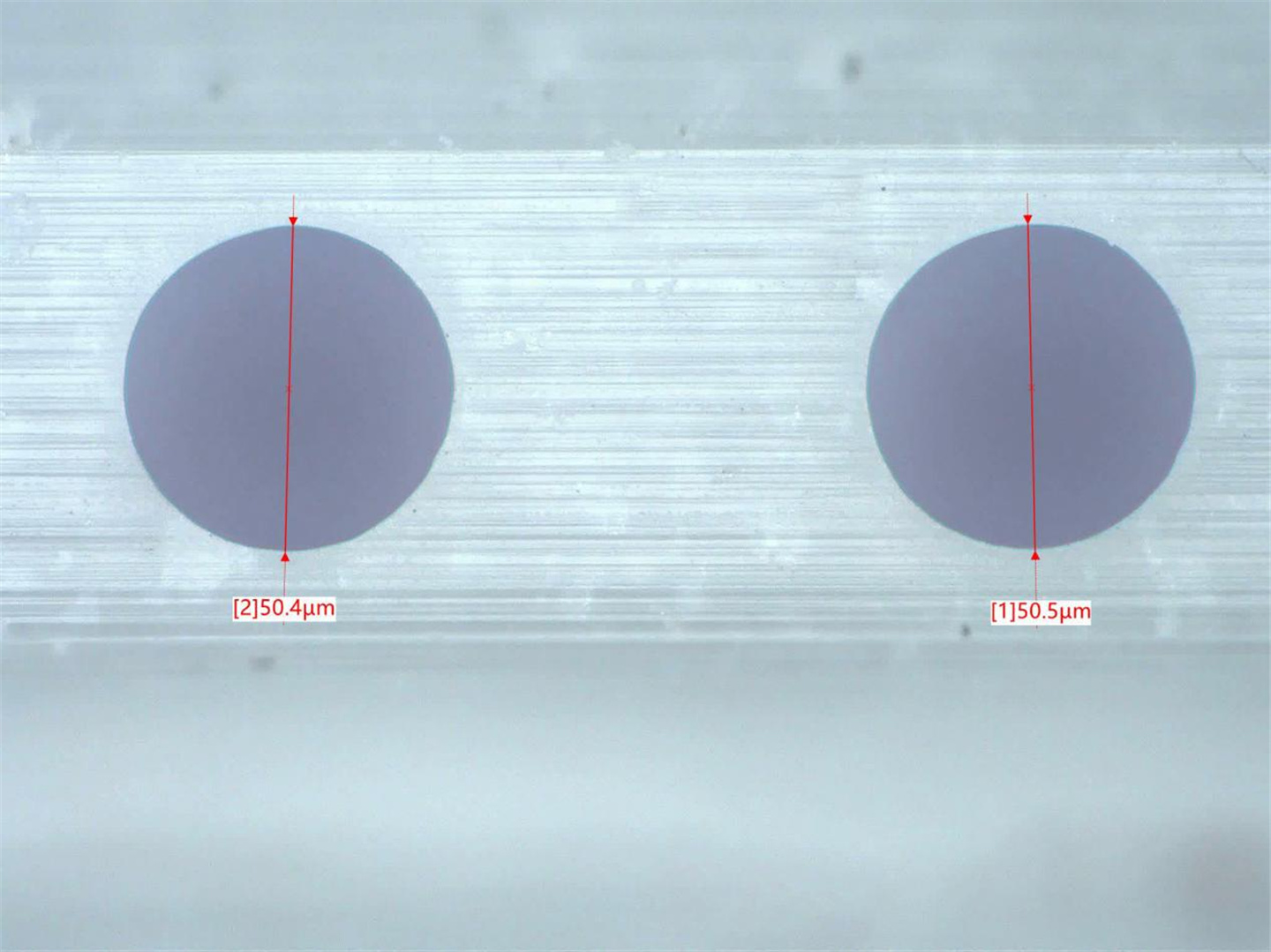

Halbleiterkeramik:

50 Mikrolöcher in Keramik gebohrt, mit einem Aspektverhältnis von 10:1 und hoher Rundheit.

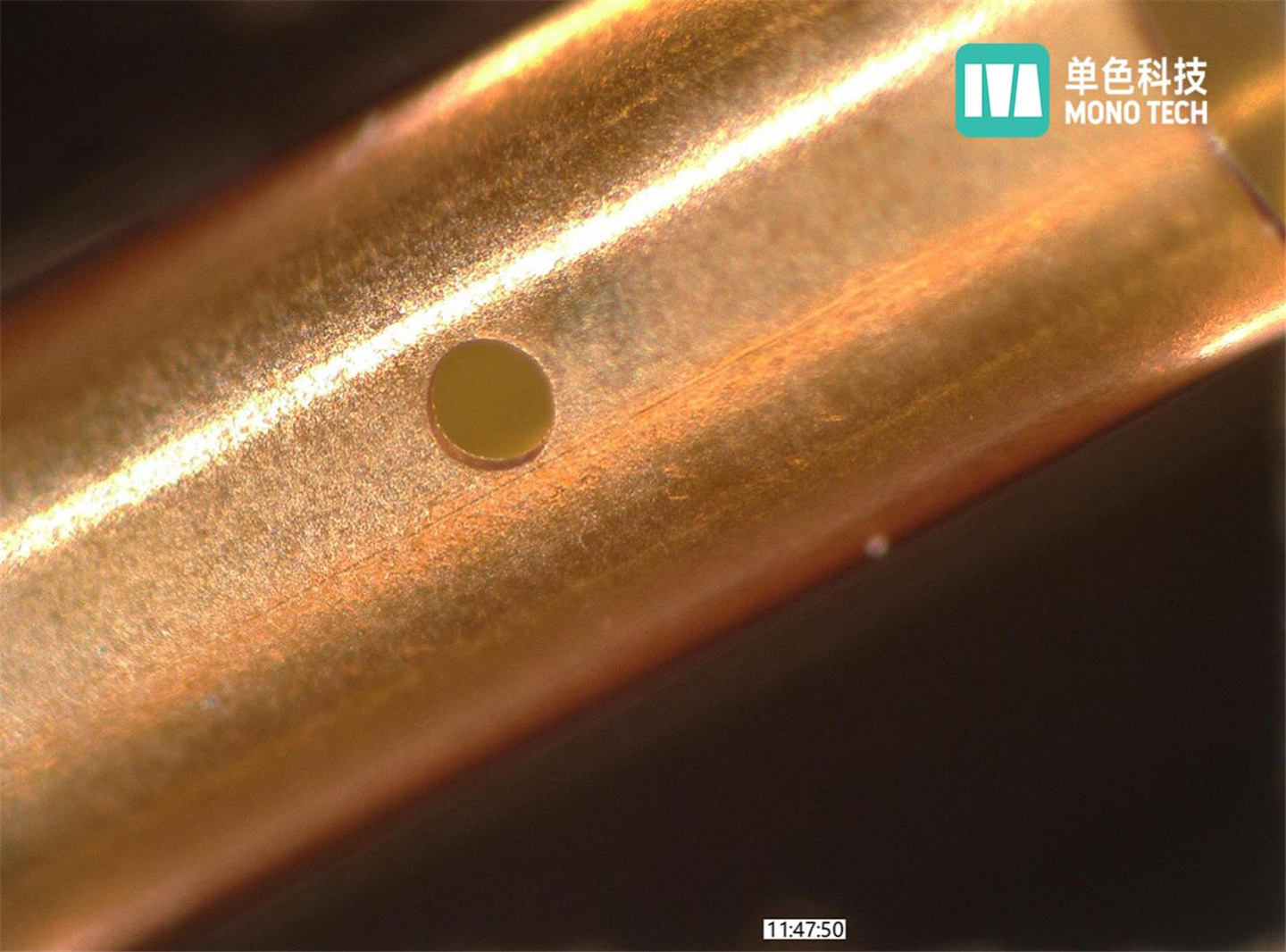

Medizinprodukte (PI-Katheter):

Bearbeitung von Mikrolöchern ohne Konizität an PI (Polyimid)-Kathetern, ohne Grate.

3.4 Anpassbare Formen: Von perfekten Kreisen bis hin zu komplexen Sonderformen

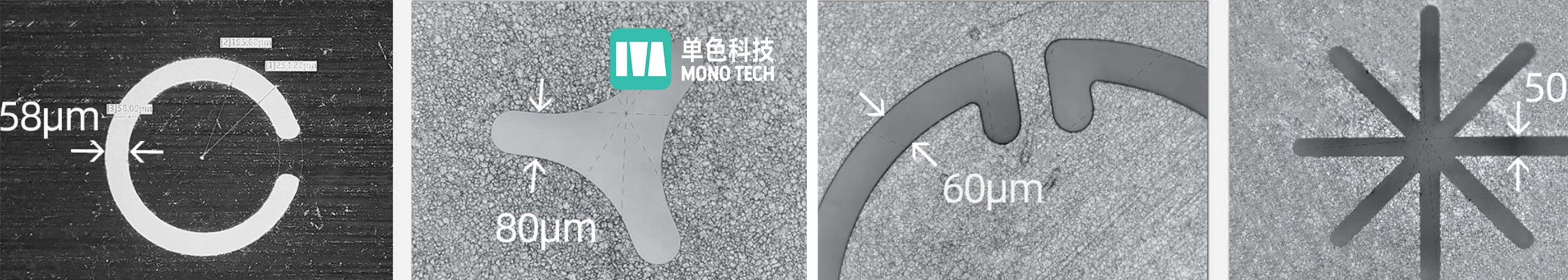

Textilindustrie (Spinndüsen):

Bearbeitung von Sonderformlöchern mit Null-Konizität, klaren Konturen und einstufiger Umformung.
